產品詳情
JCQ一503E為最新開發的新一代高端無線傳輸靜力載荷測試儀。它將傳統的傳感器與主機間的電纜變?yōu)闊o線傳輸，在有效范圍內主機可任意放置，徹底解放了操作人員所受的電纜的約束。同時它開創性地設計了一帶三功能，即一臺主機可帶三臺無線測控器，同時進行三棵樁的試驗，極大地提高了效率，可搶得工期，節約資金。

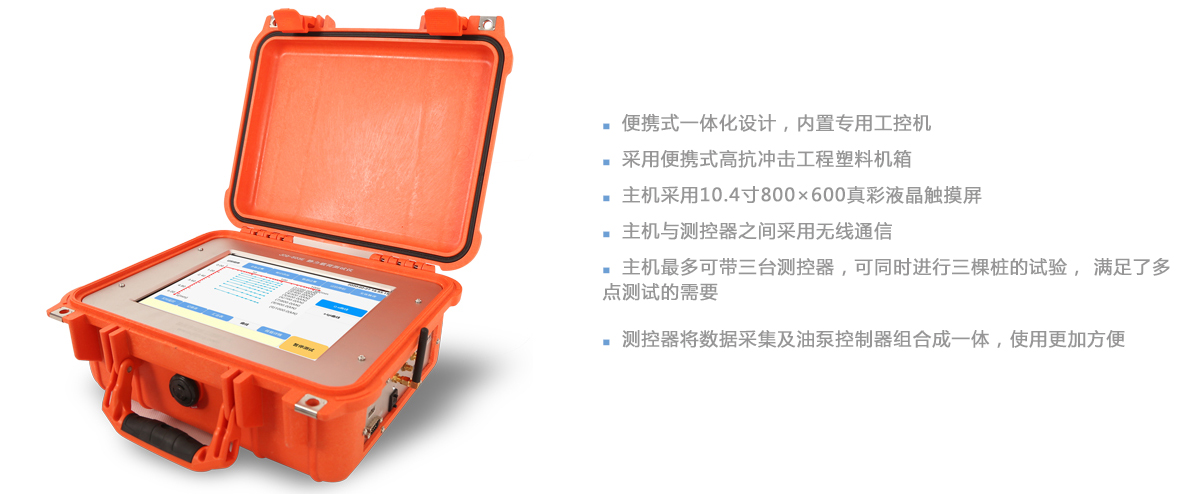

503E測試儀分為主機和前端測控器兩部分。均采用了便攜式高抗沖擊的工程塑料機箱，既美觀輕便，又更能適應現場使用環境。儀器設置了觸摸屏，將鼠標和鍵盤的功能合二為一，操作極其簡單明了，彈指間即可完成。前端測控器將數據采集和油泵控制器組合一體，使用更方便。
503E測試儀分為主機和前端測控器兩部分。均采用了便攜式高抗沖擊的工程塑料機箱，既美觀輕便，又更能適應現場使用環境。儀器設置了觸摸屏，將鼠標和鍵盤的功能合二為一，操作極其簡單明了，彈指間即可完成。前端測控器將數據采集和油泵控制器組合一體，使用更方便。
主要技術指標
一、主機
一、主機
-
可無線遙控測控器個數
? 最多3個
-
試樁數據存儲容量
? 無限制，取決于電子硬盤容量
-
顯示器
? 10.4寸800*600真彩液晶觸摸屏
-
電源
? AC 220V±10%
-
功率
? ≤60VA
-
環境溫度
? -20℃～60℃允許連續工作
-
環境濕度
? ≤85%（無結露）
-
體積
? 340*290*150mm
-
重量
? 約4.4kg
二、測控器
-
荷載測試通道
? 應變式測力或壓力傳感器測試通道1個
? 荷載通道量程 0-40000kN
? 精度 ≤0.5% （含傳感器） -
位移測試通道
? 試樁沉降測試通道 4個
? 錨樁上拔測試通道 4個
? 精度 ≤0.1% （含傳感器）
? 量程 單次50mm，可多次累加測量 -
荷載控制通道
? 荷載控制接口1個 輸出 三相220V/8A (接三相油泵電機，油泵電機需△型接法)
-
電源
? AC 220V±10%
-
功率
? 1.5Kw（最大）
-
環境溫度
? -20℃～55℃允許連續工作
-
環境濕度
? ≤85%（無結露）
-
體積
? 340*290*150mm
-
重量
? 約5.7kg
三、無線通信
-
工作頻率
? 433MHZ
-
最大發射功率
? +27dbm
-
通信距離
? 1000米（空曠地）
-
信道數
? 8個
-
吸盤天線長度
? 3米
